AD Yagi 6 el.  6-40 Ultra

Antenna senza compromessi il top delle dinamiche

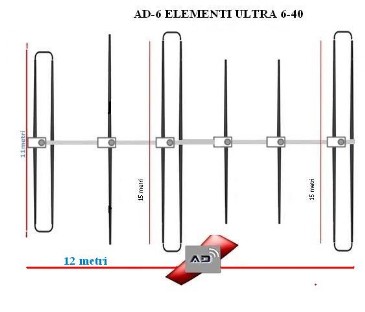

Caratteristiche:  3 elementi in 40metri,  4 elementi in -30-20 metri, 5 elementi in 17-15 metri, 6 elementi in 12-10 metri configurazione OWA e 6 metri.

Lunghezza boom 12m elementi più lunghi 15m .

Gli elementi da 15m sono una marcia in più in 30 e 40 metri, rendendola una antenna senza compromessi.

Una antenna dalle grandi prestazioni con una dimensione degli elementi ancora sostenibile nella maggior parte delle installazioni.
L’antenna ha 3 radiatori per ottimizzare le spaziature sulle varie bande, in pratica abbiamo le spaziature che variano in funzione della frequenza, la commutazione è gestita automaticamente da AD-CONTROLLER.

In 40m con tre elementi da 15m ha grandi doti di Gain e F/R,  sui 30-20-17-15 metri è una antenna senza compromessi, in 10-12 metri la configurazione con 6 elementi OWA la rende praticamente un antenna perfetta.

Grande resistenza meccanica con le nuove staffe unità motore/ boom .

L'antenna è al momento dell'acquisto è comprensiva dell'AD-Controller, Cat Controller e cavo controller.
Kit sostegno elementi  30/40 metri .
Costo  € 6.700,00
Specifiche Tecniche
Frequenza7 - 55 Mhz
Potenza3 Kw  (5 Kw optional)
Lunghezza elementi11 metri
Lunghezza elementi più
lunghi
15 metri
Lunghezza boom12 metri
Ragio di rotazione11 metri
Wind area2,8 m2
Peso100 kg
Guadagni

Banda 6 metrigain  8 DbiF/R db 10
Banda 10 metri
gain 12 Dbi
F/R db 25
Banda 12 metri
gain 12,5 Dbi
F/R db 26
Banda 15 metri
gain 11,5 Dbi
F/R db 27
Banda 17 metri
gain 10,5 Dbi
F/R db 25
Banda 20 metri
gain 10 Dbi
F/R db 25
Banda 30 metri
gain 9,5 Dbi
F/R db 28
Banda 40 metri
gain 8 Dbi
F/R db 27
